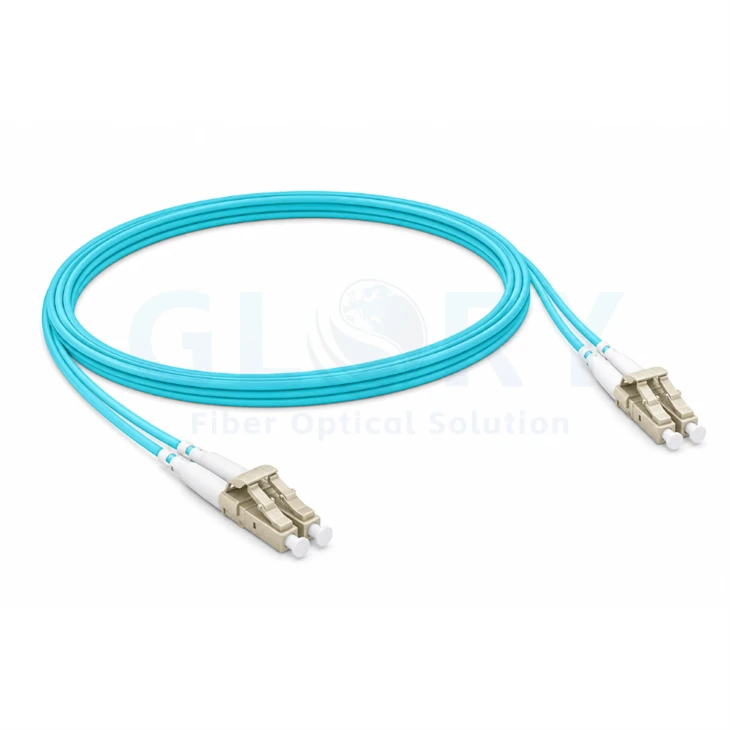

LC UPC pou LC UPC Kout bòt Duplex OM3 Fibre Patch Kab pou gwo -Dansite 10G/40G/100G Lyen
Glory Optical LC UPC a LC UPC kout bòt duplex OM3 fib patch kab bati pou sant done, rezo telecom ak anviwònman câblage antrepriz kote deplwaman vit ploge -ak-jwe, pwòp kwa-koneksyon ak espas limite etajè yo se kondisyon kle.
Bend -ensansib OM3 50/125μm fib, 12mm kout bòt LC konektè ak 2.0mm OFNR sere-aqua jakèt tanpon fè li apwopriye pou kout - a mwayen-multimode Ethernet interconnections ak zòn dansite segondè -.
Kab pre-termine pou entèkonekte rapid ak kwa-konekte
Kavalye duplex LC pre-termine yo bay yon solisyon pare-pou -sèvi ak ploge-ak-jwe pou gwo sistèm câblage. Yo diminye travay revokasyon jaden, diminye tan enstalasyon epi fè mouvman, ajoute ak chanjman pi fasil nan chanm ekipman yo, zòn MDA/EDA, manto telecom ak kabinè rezo antrepriz.
Poukisa kout bòt la enpòtan
Bòt kout 12mm la retire nesesite pou yon tib ki long chalè-retresi epi diminye asanblaj konektè a pa apeprè 30% konpare ak anpil konsepsyon bòt estanda-. Sa a bay enstalatè plis libète routage nan espas etwat pandan y ap amelyore fleksibilite kab san yo pa afekte pèfòmans transmisyon.
Karakteristik kle
Paj sa a pozisyone kab la ozalantou valè deplwaman reyèl: transpòtè-estabilite transmisyon klas, konsepsyon bòt kontra enfòmèl ant, koube-routaj ki pa sansib ak enstalasyon pi vit-dansite segondè.
Espesifikasyon teknik
| Non pwodwi | LC UPC pou LC UPC kout bòt duplex OM3 multimode fibre patch kab |
|---|---|
| Longè referans | 1m / 3ft |
| Konektè A | LC UPC Duplex |
| Konektè B | LC UPC Duplex |
| Konte fib | 2 fib |
| Fibre Klas | Pliye -fib ki pa sansib |
| Mòd fib | OM{0}}/125μm multimode |
| Longèdonn | 850 / 1300nm |
| Evalyasyon flanm dife | Riser / OFNR |
| Dyamèt Eksteryè Kab | 2.0mm |
| Kalite bòt | 12mm bòt kout |
| Koulè jakèt | Aqua |
| Polarite | A (Tx) pou B (Rx) |
| Kalite kab | Tight-tanpon |
| Reyon Bend Minimòm - Fib | 7.5mm |
| Reyon Bend Minimòm - Kab | 20D / 10D, dinamik / estatik |
| Konektè Durabilité | 1000 sik kwazman |
| Fòs rupture | 90 / 150N, long-tèm / kout-tèm |
| Pèt Ensèsyon | Mwens pase oswa egal a 0.3dB |
| Retounen Pèt | Pi gran pase oswa egal a 30dB |
| Atenuasyon nan 850nm | Mwens pase oswa egal a 3.5dB / km |
| Atenuasyon nan 1300nm | Mwens pase oswa egal a 1.5dB / km |
| Tanperati Fonksyònman | -10 degre a +70 degre |
| Tanperati Depo | -20 degre a +70 degre |
| Konfòmite | Yo ka bay dokiman konfòmite pwojè ak dosye tès yo selon kondisyon lòd yo. |
Solisyon Koneksyon
Kab duplex OM3 sa a ka sipòte chanèl transceiver multimode konpatib ak etajè-nivo entèkonekte lè optik yo chwazi, distans ak bidjè lyen yo matche kòrèkteman.
Senaryo aplikasyon
Gwo -Patch etajè dansite
Kout bòt BIF kab apwopriye pou zòn patch MDA ak EDA kote câbles dwe pase nan espas etwat pwòp.
Ekipman Interconnect
Konekte pò LC duplex multimode ant switch, panno ak ekipman optik nan chanm rezo telekominikasyon yo.
Chanm LAN antrepriz
Itilize pou amelyorasyon rezo antrepwiz, chanje-a-kavalye panèl ak koneksyon kwa-- zo rèl do lokal yo.
10G SR Interconnect
OM3 bay pi gwo bandwidth pase fib multimode eritaj epi li pri-efikas pou 10G Ethernet distans ki kout- ak mwayen-.
Lyen Duplex konpatib
Èske yo ka itilize nan aplikasyon 40G/100G duplex multimode lè yo asosye ak optik ki kòrèk la ak plan distans.
Idantifikasyon pò vizyèl
Jakèt koulè Aqua-kode ede enstalatè yo idantifye chemen OM3 byen vit, sa ki diminye tan enstalasyon ak tès yo.
Nòt enstalasyon ak antretyen
Kòb bòt kout senplifye enstalasyon ki gen gwo -dansite, men wout kòrèk ak enspeksyon toujou enpòtan pou pèfòmans alontèm-.
- Sèvi ak pò LC UPC duplex multimode ak matche OM3 oswa chanèl multimode konpatib.
- Pa sèvi ak OM3 aqua jumper sa a kòm yon ranplasman pou OS2 lyen singlemode jòn.
- Swiv polarite A-a-B pou aplikasyon fibre duplex komen sof si pwojè a espesifye otreman.
- Evite mare-mare sere, koube byen file, presyon pòt kabinè ak manadjè kab ki twòp.
- Kenbe kab la pi wo pase reyon pliye minimòm li pandan wout la epi apre pòt kabinè yo fèmen.
- Netwaye figi konektè LC -anvan patch final la oswa tès optik.
Erè kòmande komen pou evite
Câbles patch LC yo ka sanble, men ti diferans nan mòd fib, longè bòt, polarite ak evalyasyon jakèt ka lakòz move pwodwi pou bati etajè a.
Tcheke anvan achte
- Chwazi OM3 aqua pou lyen multimode OM3, pa lyen singlemode jòn OS2.
- Chwazi bòt kout 12mm lè clearance dèyè limite dèyè pò LC yo.
- Chwazi duplex lè transceiver la itilize fib Tx/Rx separe.
- Konfime OFNR akseptab pou zòn enstalasyon an anvan ou fè kòmann.
- Konfime longè ak jesyon kab slack, pa sèlman distans pò-a-pò.
Seleksyon estanda vs kout bòt
Pou paj pwodwi Glory, konparezon sa a ede kliyan konprann poukisa yo ta dwe chwazi modèl sa a olye de yon kòd patch estanda LC OM3.
Enfòmasyon sou RFQ
Pou site kab kòrèk la, tanpri konfime kalite konektè, kalite bòt, mòd fib, longè, evalyasyon jakèt, dyamèt kab ak anbalaj.
| Atik RFQ | Estanda Konfigirasyon | Kisa pou Konfime |
|---|---|---|
| Kalite Connector | LC UPC Duplex pou LC UPC Duplex | Konfime LC/LC oswa ibrid LC/SC, UPC oswa APC polish. |
| Kalite bòt | 12mm bòt kout | Sèvi ak bòt kout pou etajè ki gen gwo -dansite ak panno ki sere dèyè-. |
| Mòd fib | OM{0}}/125μm pliye-fib ensansib | Konfime OM3, OM4, OM5, OM2 oswa OS2 selon konsepsyon lyen an. |
| Konte fib | 2 fib, duplex | Konfime senp oswa duplex selon kondisyon transceiver. |
| Kab Jacket | 2.0mm PVC OFNR | Espesifye LSZH, plenn oswa lòt jakèt si pwojè a mande sa. |
| Longè | 1m / 3ft referans | Bay longè wout plis kanson pou manadjè kab ak mouvman panèl. |
| Anbalaj | 1 moso pou chak sak oswa pwojè-anbalaj ki baze sou | Ka etikèt OEM, kòd bar, etikèt SKU oswa pake esansyèl dwe diskite pou lòd volim. |
FAQ
K: Ki avantaj prensipal yon kab patch LC bòt kout 12mm?
A: Bòt kout la diminye pwojeksyon dèyè dèyè konektè a, sa ki ede kab la pliye plis natirèlman nan etajè ki gen gwo -dansite, panno plak ak pò switch ak clearance limite.
K: Èske sa a se sèl mòd oswa multimode?
A: Paj pwodui sa a se pou fib multimode OM3 50/125μm. Li pa ta dwe itilize kòm yon ranplasman pou OS2 singlemode patch câbles.
K: Kisa jakèt aqua vle di?
A: Aqua se souvan itilize yo idantifye OM3 multimode câblage, ede teknisyen distenge li soti nan jòn OS2 singlemode oswa lòt kategori fib nan etajè melanje.
K: Èske kab sa a ka itilize pou lyen 10G, 40G oswa 100G?
A: Li ka itilize pou lyen konpatib duplex multimode lè optik, distans, konsepsyon chanèl ak bidjè lyen matche ak egzijans pwojè a. Toujou konfime kalite transceiver la anvan kòmande.
K: Èske kab OM3LCSDX-sa a ka enstale deyò?
A: Non. Sa a se yon kab rize OFNR andedan kay la. Pou anviwònman deyò, ayeryen, kanal, antèman dirèk oswa anviwònman difisil, chwazi yon kab fib pou deyò-pito.
K: Ki avantaj ki genyen nan konsepsyon bòt kout ki pa gen chalè-retresi?
A: Li amelyore fleksibilite kab, fè konektè a pi fasil wout atravè espas etwat, epi senplifye enstalasyon ak antretyen san yo pa konpwomèt pèfòmans optik.
